09j621-2:电动采光排烟天窗代号大揭秘

电动采光排烟天窗不仅是实现自然采光与通风的关键设备，更是消防安全的重要保障。09j621-2:电动采光排烟天窗通过标准化的代号体系，为设计师提供了清晰的选型依据。本文将全面解析该图集的代号规则，助您快速掌握选型逻辑。

一、代号结构解析

09j621-2:电动采光排烟天窗代号由字母与数字组合而成，共分为五部分：

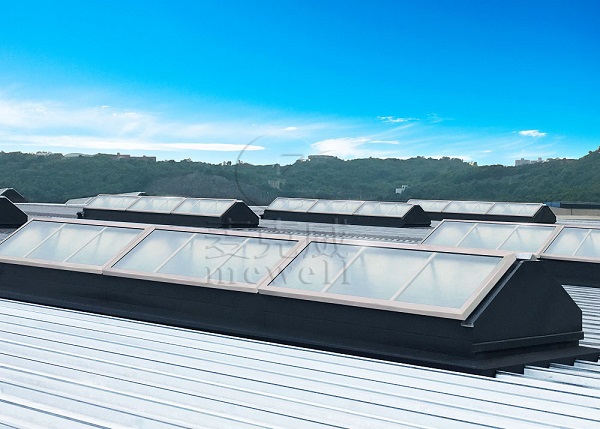

1、类型代号。C1：三角型天窗（单体式/连体式）；C2：一字型天窗（单体式/连体式）；C3：圆拱型天窗（侧开式/滑动式/上开式）；C4：避风型天窗；C5：侧开型天窗（与钢天窗架配套）。

2、控制方式。T：普通控制（成组启闭）；Z：智能控制（角度设置、状态显示、传感器联动）；W：智能网络控制（远程集中管理）。

3、洞口尺寸。前两位数字为宽度（单位mm，侧开型电动采光排烟天窗表示高度），后两位数字为长度。

4、特殊标识。

n：连体式组合（如C1nT-10150表示宽度1000mm、长度15000mm的连体三角型电动排烟天窗）；H/S/C：圆拱型天窗细分（H=滑动式，S=上开式，C=侧开式）。

二、典型代号示例

C1T-1015：普通控制三角型天窗，洞口尺寸1000×1500mm。

C2Z-1020：智能控制一字型天窗，洞口尺寸1000×2000mm。

C3CT-30300：侧开式圆拱型天窗，宽度3000mm，长度30000mm。

C5T-12600：普通控制侧开型天窗，高度1200mm，长度60000mm（与6米柱距钢天窗架配套）。
