18CJ87-1《采光、通风、消防排烟天窗》的控制系统解析

一、通用控制

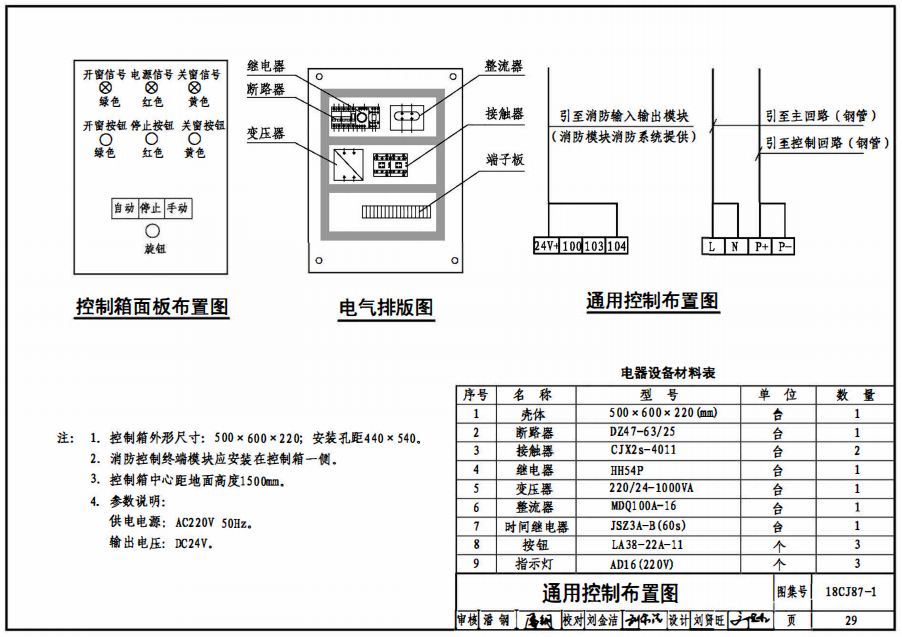

1、控制箱面板具有开窗、关窗以及停止按钮，同时对应开窗信号、电源信号、关窗信号，通过手动按下按钮实现窗扇启闭。

2、电气设备材料由壳体、断路器、接触器、继电器、变压器等组成，关于具体的型号、数量配置可参考18CJ87-1《采光、通风、消防排烟天窗》。

3、对于电控箱和开窗机而言，供电电源要求为AC220V 50Hz，开窗机额定电流为0.56A、额定电压为AC220V。

二、网络智能控制

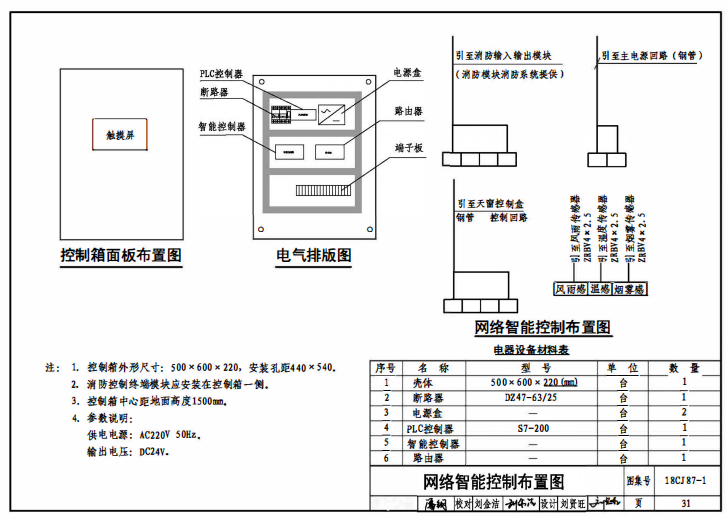

1、控制箱面板为触摸屏，主要由断路器、PLC控制器、智能控制器、路由器等构成。

2、可根据需求安装风雨感、温感和烟雾感传感器，使电动采光排烟天窗可以根据外界环境变化控制窗扇的启闭。

3、控制回路通讯线为485A、485B，应采用屏蔽双绞线敷设。

此外，关于电气系统的电线安装、导线横截面积选型等知识，也可参考18CJ87-1《采光、通风、消防排烟天窗》图集进行学习。
