18j621-3通风天窗图集之9型薄型天窗

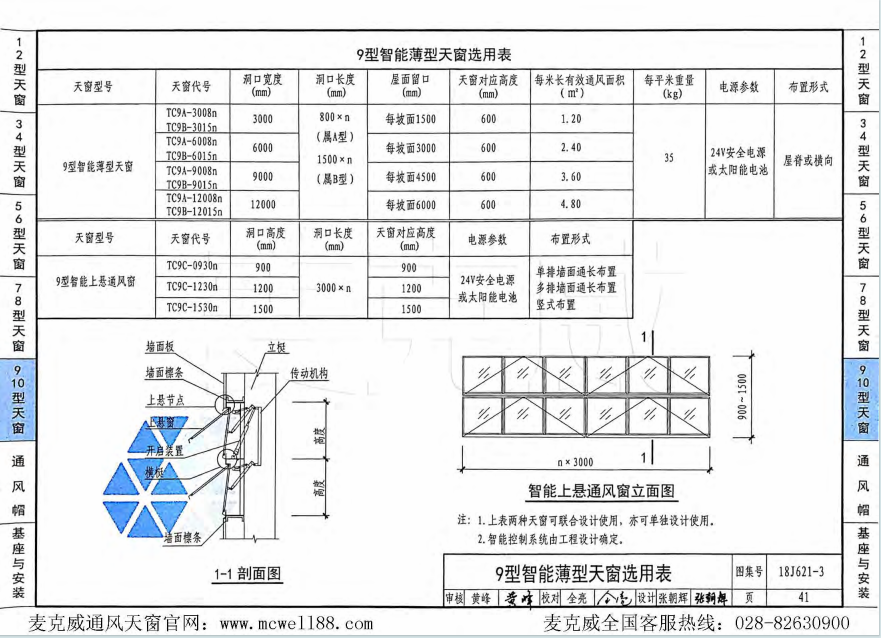

9型智能薄型天窗是一种强力散热通风装置，外观呈矩形状，且天窗窗体高度较矮，为600mm，结构紧凑，抗风效果较好。根据18j621-3通风天窗图集可知，其喉口尺寸为3000mm、6000mm、9000mm和12000mm四种常见规格，TC9A型薄型天窗的洞口长度为800mm×n、TC9B型薄型天窗的洞口长度为1500mm×n。

9型薄型天窗由骨架、外护板、排水槽、泛水板、挡雨板、电动推杆、平移式启闭机构等组成，既可以顺排水坡度顺坡布置，也可以沿屋脊处屋脊布置。该薄形通风天窗的智能化控制需要按照工程要求进行设计，材料常选用彩钢板、铝合金板、不锈钢板等，对于有保温需求的。此外，其外护板、阀板、上层挡雨板都可做成保温设计，起到冬季保温、防冷凝水的作用。

综上所述，安装TC9型薄型天窗能帮助建筑实现智能通风换气、散热排尘、以及消防排烟，其详情设计还请参考18j621-3通风天窗图集。
