22CJ87-3图集中圆拱型电动采光排烟天窗采光材料解析

作为建筑行业天窗设计的标准图集与重要参考资料，国标22CJ87-3图集对圆拱型采光排烟天窗的采光材料做了详尽的参数解析。

在该国标图集中，圆拱形电动排烟天窗有三种窗型，侧开电动采光排烟天窗、圆拱型电动平移采光天窗、上开电动采光排烟天窗，22CJ87-3图集中的这三种天窗均兼具自然采光、通风和排烟功能。

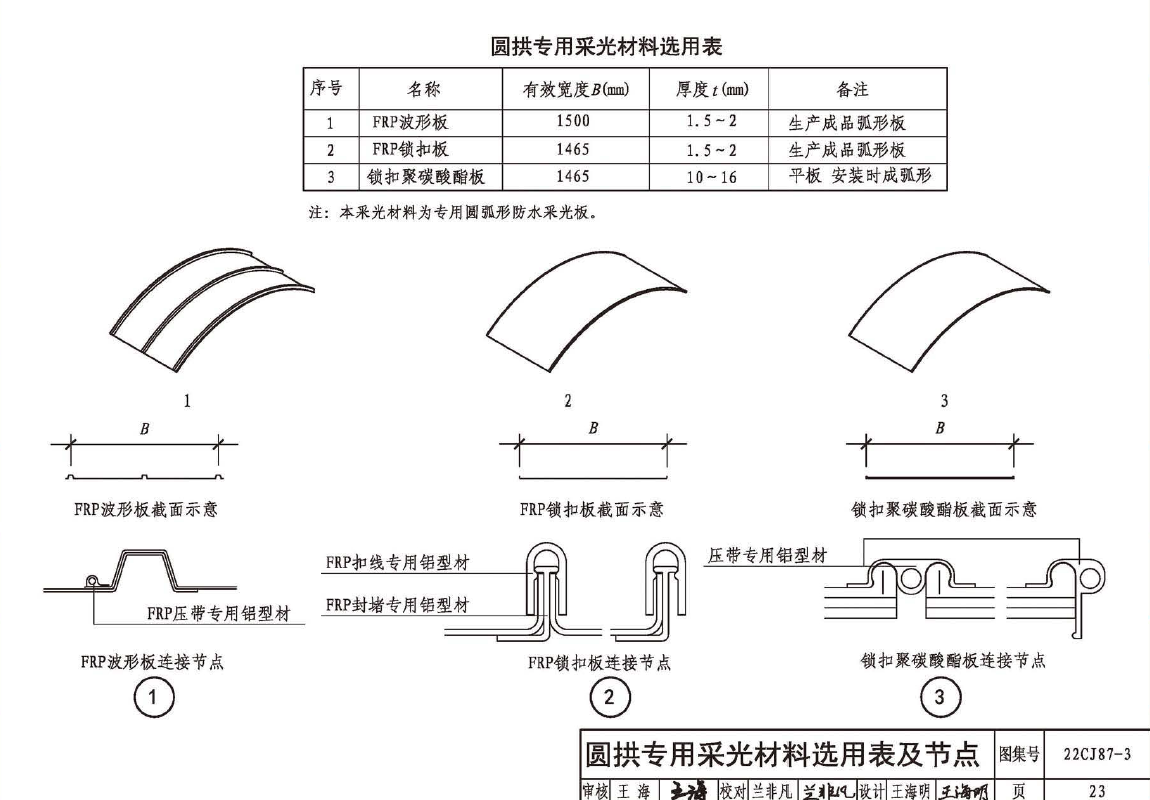

上述国标图集22CJ87-3采光、通风、排烟天窗（三）明确指出，圆拱型采光天窗的采光材料可选聚碳酸酯采光板即中空阳光板及玻璃纤维聚酯采光板即FRP采光板两类，其中FRP采光板可以做成双层，以提供节能效果。在该图集中，圆拱形天窗的采光板可根据需要做成FRP波形板、FRP锁扣板以及锁扣聚碳酸酯板三种形式。其中，前两种形式常用厚度为1.5-2.0mm，生产的成品即为弧形板，而锁扣聚碳酸酯板常用厚度为10-16mm，生产成品为平板，安装时成弧形。采光板的宽度、长度可根据实际情况进行定制。

更多圆拱型采光排烟天窗的计算参数请下载22CJ87-3图集详细了解，下载地址：http://www.mcwell88.com/download/
