薄型通风天窗参考图集：11CJ33通风采光天窗

在11CJ33通风采光天窗图集中，mcw1型薄型通风天窗为并列风道式结构，由三层防雨板、骨架、外护板、排水槽等结构组成，其中防雨板采用彩色钢板或FRP采光板，彩色钢板不具备透光性，可制作非采光型薄型天窗，FRP采光板具有良好的透光效果，可制作采光型天窗。此外，合理设计的mcw1型薄型通风天窗，有效通风面积和排烟量都优于一般薄型天窗，尤为适合高温高热厂房的高要求通风换气。

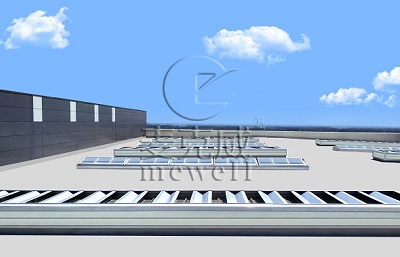

mcw2型薄型通风天窗为间隔风道式天窗，由两层防雨板、蝶形骨架、外护板、排水槽等结构组成，兼顾通风、采光、排烟和防雨功能，能满足建筑的日常通风换气需求。且窗体高度低，抗风效果好，能抵御台风天气。

mcw1型通风天窗（并列风道式）的洞口宽度介于1200mm-9000mm，洞口长度为500mm，窗体高度为560mm；mcw2型通风天窗（间隔风道式）的洞口宽度介于1200mm-6000mm，洞口长度为750mm，窗体高度为650mm。

11CJ33通风采光天窗图集作为薄型通风天窗的常用参考图集，还包括了流线型和电动采光排烟天窗，可参考的范围广泛。
