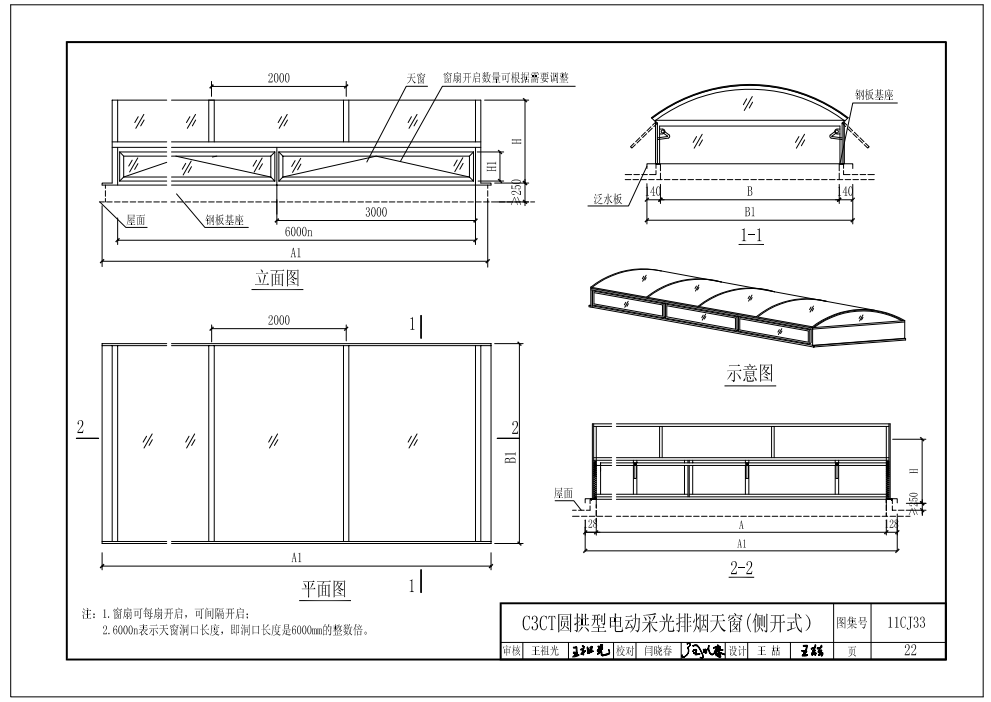

侧开式圆拱形电动采光排烟天窗的结构示意图

从外观结构看，侧开式圆拱形电动采光排烟天窗的外观为圆拱形，由弧形采光顶、弧形骨架、窗扇、窗体、端头、收边件、电控箱、电动推杆等结构组成。其中窗扇设置在侧立面，为上悬窗，既可设计为单层侧开窗，也可设计为多层侧开窗。此外，弧形板材和弧形骨架的结构强度大，能承受较大的外力荷载，如风雪荷载等。

从规格尺寸看，侧开圆拱型电动天窗的洞口宽度为2000mm、3000mm、4000mm、5000mm、6000mm，洞口长度为6000mm，单层侧开圆拱型天窗的窗体高度为1100mm-1714mm，多层侧开圆拱型天窗的窗体高度为1830mm-4350mm，多层侧开的窗体高度更高，体积更大。此处数据参考11cj33《通风采光天窗》图集。

若对侧开式圆拱形电动采光排烟天窗的结构存在疑问，欢迎咨询电动采光排烟天窗专业生产厂家麦克威！
