国标图集21CJ103-1中圆拱型采光排烟天窗有几种窗型？

  圆拱型天窗属于国标图集21CJ103-1玻璃纤维增强聚酯（FRP）板材应用构造（-）中的消防排烟天窗，其顶部呈圆弧形，故此命名。在此图集中圆拱型采光排烟天窗有几种窗型呢？相互之间有何区别呢？

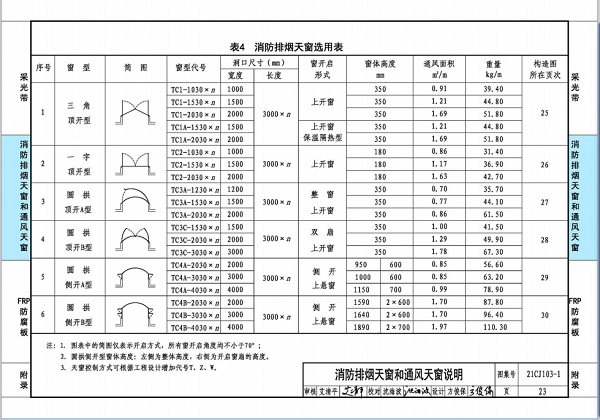

  21CJ103-1图集中圆拱型采光排烟天窗有四种窗型，分别是圆拱顶开A型、圆拱顶开B型、圆拱侧开A型和圆拱侧开B型。代号分别是TC3A、TC3C、TC4A、TC4B，从他们的名字都能看出前两种窗型的窗扇向上开启，后两种窗型的窗扇侧立面开启。

  顶开A型属于单扇单开，且是整窗向上开启，顶开B型属于双扇对开，窗扇开启角度≥70°。侧开A型只有一层可以开启的窗扇，侧开B型有多层可以开启的窗扇，因此B型窗体高度更高，两者的窗扇开启角度≥70°。图集中的圆拱形电动采光排烟天窗的窗框均采用断桥铝型材制作，窗扇采光材料均采用双层FRP采光板制作，压条采用铝合金制作。

  该类厂房电动排烟天窗自洁性好，能有效防积灰、防积水和防积雪，制作圆弧顶和窗扇的双层FRP采光板，透光率高，且持久性好，因而采光性能好。其采用圆拱型结构，弧形骨架和板材强度大，可承受较大的荷载。

  综上所述，国标图集21CJ103-1中圆拱型采光排烟天窗有四种窗型，主要区别在于窗扇。
