排烟窗图集11cj33-22圆拱型天窗概述

11cj33《通风采光天窗》图集中具有三种圆拱型天窗，包括C3CT/MC3CT侧开式圆拱型电动采光排烟天窗、C3ST上开式圆拱型电动采光排烟天窗、C3G固定式圆拱型采光天窗。本文将概述排烟窗图集11cj33-22页中的C3CT圆拱型天窗，便于大家更详细了解。

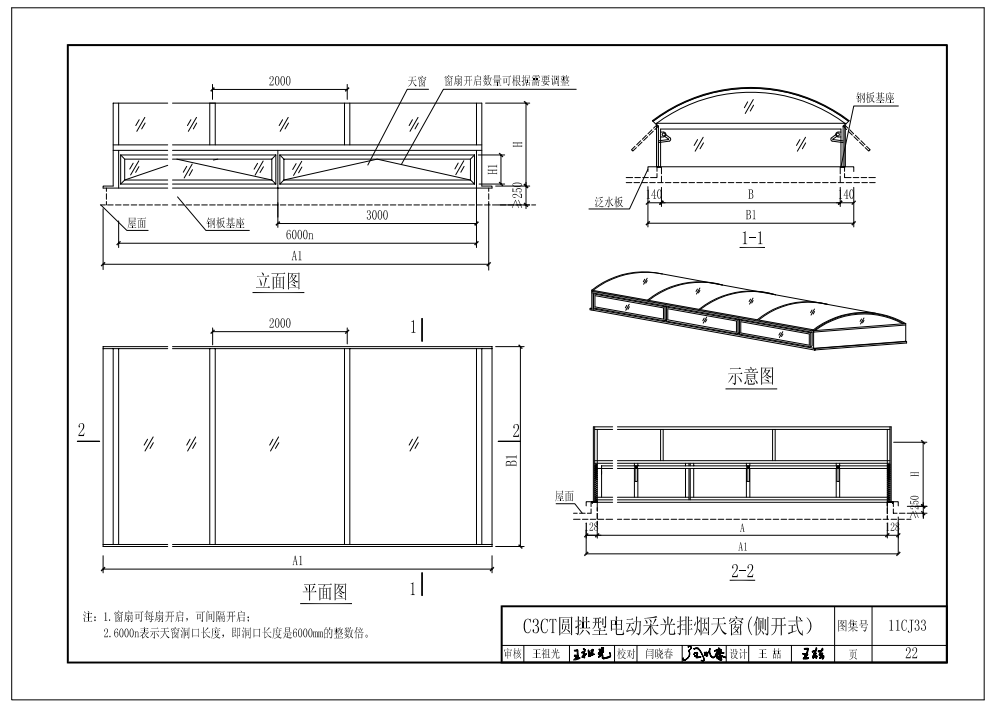

C3CT侧开式圆拱型电动采光排烟天窗由窗扇、窗框、弧形骨架、收边件、推窗器等结构组成，其洞口内尺寸宽度为2000mm、3000mm、4000mm、5000mm、6000mm，洞口长度为6000mm，窗洞高度为550mm-880mm。结构详图，参考排烟窗图集11cj33-22页。

侧开式圆拱型天窗的启闭窗扇在侧立面，完全开启角度不超过70°，日常通风效果良好。其弧形顶部、窗扇以及两端板可使用PC阳光板、FRP采光板、可熔性采光板制作，具有良好的透光性，不仅可以过滤紫外线，还可以增大室内自然采光面积。

此外，可以通过普通控制、智能控制、智能网络控制圆拱形电动采光排烟天窗的窗扇的开启，操作方式依次更便捷、更智能，但价格也依次更贵。

圆拱型天窗在工业厂房应用广泛，是常用的电动采光排烟天窗。关于其的更多详情，请参考排烟窗图集11cj33-22！
