深度分析23CJ87-1采光、通风、消防排烟天窗（一）中III型侧开式圆拱型电动采光排烟天窗

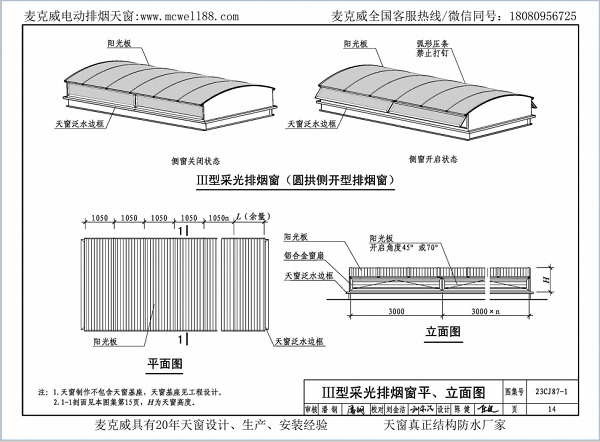

  国标图集23CJ87-1采光、通风、消防排烟天窗（一）中的III型圆拱侧开型排烟天窗适用于采光排烟功能需求为主，通风需求为辅的建筑。其窗扇设置在两侧，窗扇开启角度可设计为45°，也可设计成70°，若设计成70°，则有效通风排烟面积为窗洞面积。该侧开式圆拱型电动采光排烟天窗可根据需求开启通风换气，圆弧顶和窗扇采用中空阳光板制作，该类材料透光率高，因而能为车间带来大面积自然采光。

  该圆拱型电动采光排烟天窗采用圆弧形结构，有效减少了风压阻力，同时其窗扇两侧侧立面开启，窗扇启闭不易受雪荷载的影响。可广泛应用于风荷载、雪荷载较大的北方地区。该侧开式圆拱型电动采光排烟天窗具有良好的防水性能。这是因为：

  1、 采用四重防水结构设计，具有优异的防水性能。

  2、 圆弧顶采用螺栓固定，避免了打钉、打胶可能带来的漏水隐患，可有效防止漏水。

  3、 底部采用一体式转角件防水。

  该侧开型电动采光排烟天窗常用洞口尺寸为2000mm*3000mm、3000mm*3000mm、4000mm*3000mm、5000mm*3000mm、6000mm*3000mm，可广泛应用于机械制造、汽车制造、食品饮料、航空航天、新能源、新材料等行业大型生产车间或物流仓储仓库。

  总之，23CJ87-1采光、通风、消防排烟天窗（一）中III型侧开式圆拱型电动采光排烟天窗抗风荷载、抗雪荷载能力强，防雨性能优异，应用广泛。
