成都TC1型通风天窗简介,18J621-3《通风天窗》图集

返回列表 来源:麦克威 查看手机网址
扫一扫!成都TC1型通风天窗简介,18J621-3《通风天窗》图集扫一扫!
浏览:- 发布日期:2019-03-12 10:59:10【

18J621-3《通风天窗》国标图集中TC1型通风天窗分为开敞式屋脊天窗和启闭式屋脊天窗TC1型通风天窗适用范围广泛,得到广大企业主喜爱,下面成都麦克威通风小编简单介绍下1型通风天窗。

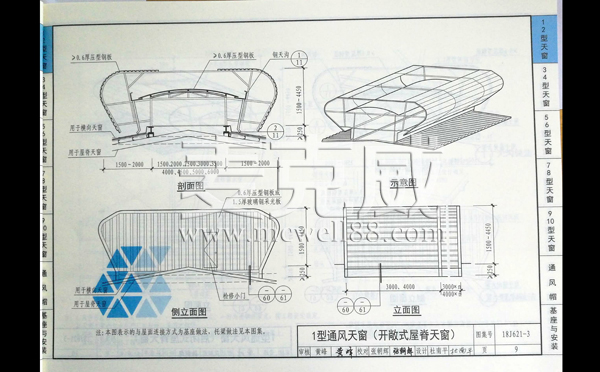

18J621-3图集

一、TC1型通风天窗

成都TC1型通风天窗安装于屋脊部位,一般由天窗架、外围护板(挡风板)、挡雨板、FRP采光板、排水沟槽、阀板、泛水板、启闭机构等部分组成。阀板开关采用电动或手动控制,其骨架由型材焊接,防雨板采用彩色钢板或玻璃纤维聚酯采光板(FRP)制作。流线型构造,体积较大,通风量较大。TC1型通风天窗对应11CJ33《通风采光天窗》图集的MCW4型天窗;18J621-3《通风天窗》图集的1型通风天窗。

 18J621-3图集

二、TC1型通风天窗喉口选项

成都TC1型通风天窗根据喉口尺寸可分为1500mm、2000mm、2500mm、3000mm、4000mm、4500mm、5000mm、6000mm等不同规格,其产品长度,宽度,高度可根据图集、甲方及设计要求制作。

 18J621-3图集

三、TC1型通风天窗防水方式

成都TC1型通风天窗不再采用硅胶、胶带填缝堵漏,避免硅胶、胶带老化开裂造成的漏水隐患,TC1型通风天窗采用成都麦克威的全结构防水,在板材节点部位采用专用扣件进行扣合处理,防水使用寿命同建筑屋面外板。

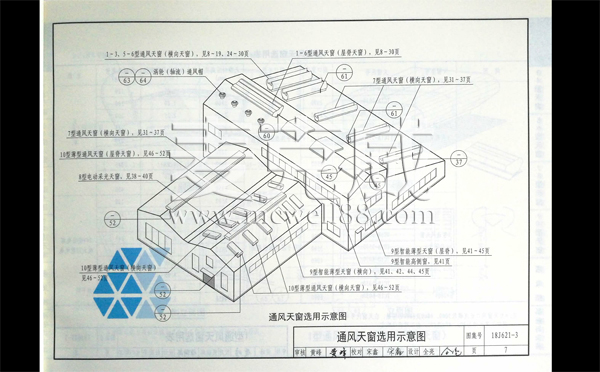

 18J621-3图集

四、TC1型通风天窗型号

成都TC1型通风天窗(开敞式屋脊天窗)型号有TC1A-1530n、TC1A-2030n、TC1A-2530n、TC1A-3030n、TC1A-3530n、TC1A-4030n、TC1A-4530n、TC1A-5030n、TC1A-6030n。

成都TC1型通风天窗(启闭式屋脊天窗)型号有TC1B-1530n、TC1B-2030n、TC1B-2530n、TC1B-3030n、TC1B-3530n、TC1B-4030n、TC1B-4530n、TC1B-5030n、TC1B-6030n。

 18J621-3图集

通风天窗厂家——成都麦克威通风是18J621-3《通风天窗》图集参编单位,同时是国标图集11CJ33《通风采光天窗》主编单位,选择TC1型通风天窗请认准麦克威,更多关于18J621-3图集的产品关注麦克威天窗网站(www.mcwell88.com)或者拨打麦克威客服热线:028-82630900。
