屋面排烟天窗的做法参考图集

返回列表 来源:麦克威 查看手机网址
扫一扫!屋面排烟天窗的做法参考图集扫一扫!
浏览:- 发布日期:2023-01-15 17:25:17【
在排烟通风天窗设计中,一般会参考国标图集做法,如09J621-2、18J621-3、11CJ33、21J621-1等国标图集。国标09J621-2图集专注介绍电动采光排烟天窗,11CJ33图集主要介绍薄型、流线型和电动排烟天窗,18J621-3图集主要介绍流线型和薄型通风天窗,21J621-1图集详细介绍了电动排烟天窗。今天小编就以种类型号齐全的11CJ33为例,为大家讲解屋面排烟天窗的做法。

一、薄型屋顶通风天窗

薄型屋面排烟天窗的支撑骨架采用钢板成型或焊接骨架,同时采用模具化生产,尺寸更加精确,运输更加方便,安装更加便捷。它们洞口宽度在1.2m至9m之间,MCW1型通风天窗(并列风道式)高度在0.56m,MCW2型通风天窗(间隔风道式)高度在0.65m。

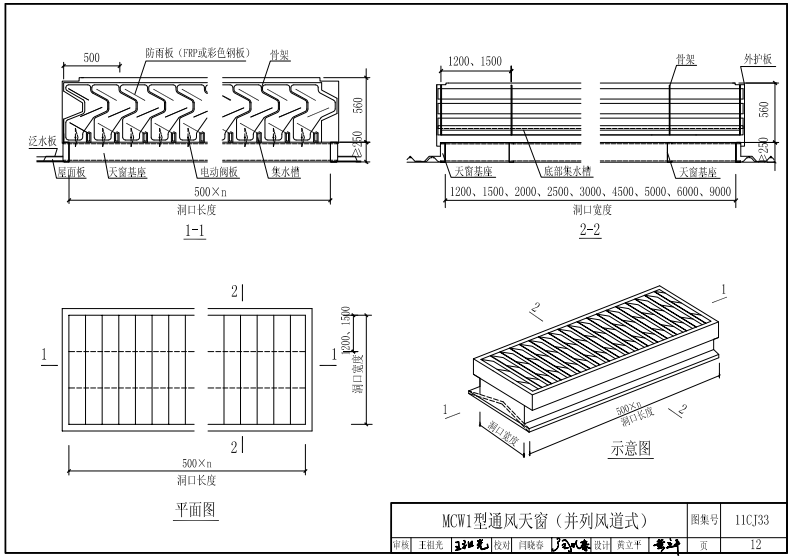

MCW1型薄型通风天窗结构示意图

结构示意图

二、电动排烟天窗

电动采光排烟天窗骨架采用型材焊接或钢板冷弯成型,窗扇型材采用专用铝合金型材,窗体选用热镀锌钢板、铝合金板或不锈钢板,单体式三角型和一字型天窗洞口宽在1m-3m之间,C1ST三角型电动排烟天窗窗体高度不超过0.78m,下开式三角形天窗窗体高度不超过1.6m,一字型排烟天窗窗体高度为0.135m。C3CT圆拱型(侧开式)电动采光排烟天窗窗洞高度不超过0.88m,MC3CT圆拱型侧开型排烟天窗窗洞高度不超过3m。

具体的屋面排烟天窗做法可参考11CJ33《通风采光天窗》图集,点击(图集下载)即可跳转至本网站下载地址。
