09j621-2:电动采光排烟天窗技术设计方案解析

一、天窗设计

09j621-2:电动采光排烟天窗图集中详细分类了五种类型的电动采光排烟天窗，包括三角形、一字形、圆拱形、避风形以及侧开形。

1、三角型电动采光排烟天窗：适用于采光为主，通风为辅的建筑，窗扇开启角度为60°，窗体与安装面呈30°夹角，洞口宽度为1000mm、1200mm，洞口长度为1500mm、2000mm，窗体高度500mm-645mm。

2、一字型电动采光排烟天窗：适用于采光为主通风为辅建筑，窗扇开启角度为90°，与屋面平行安装，洞口尺寸与三角型天窗一致，窗体高度为135mm。

3、圆拱型电动采光排烟天窗：侧开式开启角度为30°-60°，洞口宽度为3000mm、4000mm、6000mm，洞口长度为6000mm，窗体高度1260mm-1714mm；滑动式天窗的洞口宽度为1500mm、2000mm、2500mm，洞口长度为2000mm，窗体高度300mm-412mm；上开式天窗的洞口宽度为2000mm、2500mm、3000mm，洞口长度为2000mm，窗体高度330mm-460mm.

4、避风型电动采光排烟天窗：适用于任何天气下都想通风排烟的建筑，其洞口宽度为1000mm、1200mm、1500mm，洞口长度为1500mm、2000mm，窗体高度530mm-675mm。

5、侧开型电动采光排烟天窗：窗扇长度为6000mm上悬窗，窗扇开启角度为60°。

二、控制系统设计

详细介绍了普通控制、智能控制和智能网路控制的控制器安装图、天窗布线示意图以及监控系统布线图，并对设计、安装注意事项进行概述指导。

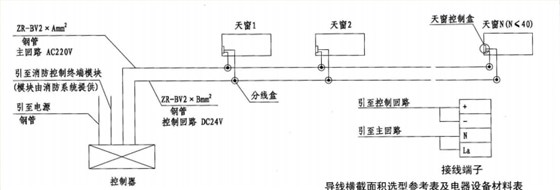

普通控制方式控制器安装图

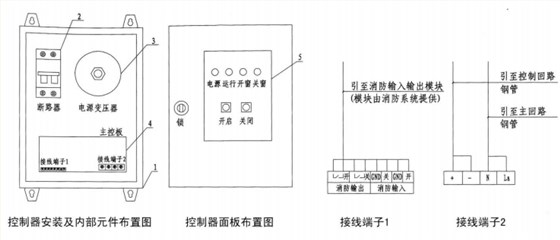

普通控制方式电动采光排烟天窗布线示意图

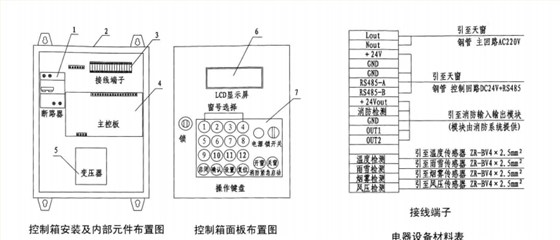

智能控制方式控制器安装及内部接线图

三、材料设计

窗框材料通常采用铝合金型材，具有良好的强度和硬度。采光材料则可选择夹层玻璃、安全玻璃等，以满足不同的采光需求。同时，图集还对天窗的气密、水密、抗风压等性能进行了详细规定，确保天窗在各种天气条件下都能稳定工作。
