09j621-2图集一字型天窗说明

2024-06-22 16:40:47

09j621-2图集涵盖了市面上大多电动采光排烟天窗,一字型天窗是其中一种使用广泛的窗型。接下来,小编将结合09j621-2图集迅速带你了解一字型天窗的特点。

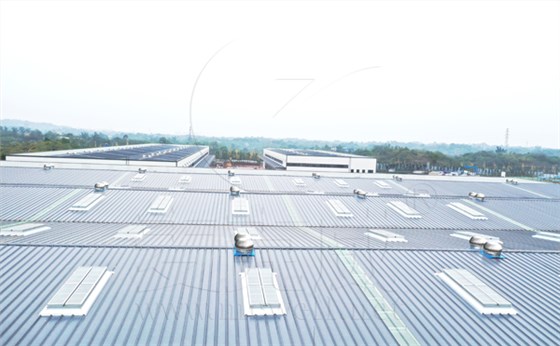

泸州物流园-一字型电动采光排烟天窗

一字型天窗呈现一字排开布局,其窗扇向上开启,完全开启角度可达90°,从而确保了良好的消防排烟效果。在采光方面,一字型电动采光天窗可采用FRP采光板、中空阳光板、夹层玻璃制作窗扇,透光率高达70%以上,为室内提供了充足的光照。

09j621-2图集可知,一字型(单体式)天窗的洞口尺寸为1000×1500mm、1000×2000mm、1200×1500mm、1200×2000mm、1500×2000mm,窗体高度为135mm。可根据实际需求选择单体式或连体式布置方式。一字型天窗的普通型控制方式代号C2T、智能型控制方式代号C2Z、智能网络型控制方式代号C2W。

此外,一字型电动排烟天窗在风阻系数、抗风性能以及自洁性能等方面也表现出色。其窗体上平面与安装面平行,风阻系数小,抗风能力强。而经过优化改良的6°微坡结构设计,更是有效解决了积水、积雪问题,提高了天窗的自洁性能。

以上就是关于09J621-2图集中的一字型天窗的介绍,关于其设计、选型、询价等问题,欢迎留言咨询麦克威!
