11cj33天窗图集之流线型通风天窗

11cj33天窗图集作为行业内外标准的通风天窗图集在我们的工业厂房屋面通风工程中发挥着重大作用，对客户在选购通风天窗产品时具有很好的参考作用。在11cj33（）中所涉及到的通风天窗产品有很多，今天小小麦主要为大家介绍流线型通风天窗（11cj33图集免费下载）。

在11cj33天窗图集中主要为我们介绍了五种流线型通风天窗，包括：

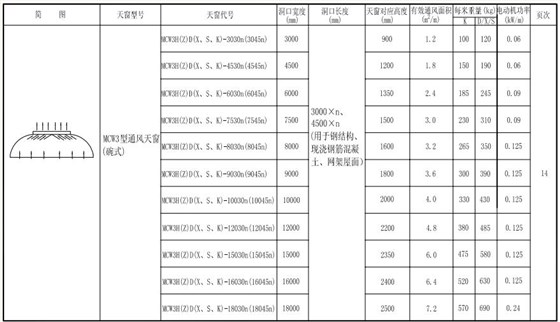

1.MCW3型通风天窗（碗式）。MCW3型通风天窗由外护板、导流板、排水槽、阀板、电动或手动执行器组成，阀板开关采用电动或手动控制，其主要特点为：a.排风流畅，通风效率高，通风量大；b.全结构防水，消除漏水隐患；c.弧形采光自洁性好。

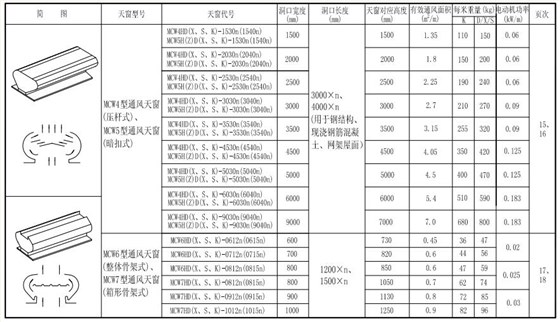

2.MCW4型通风天窗（压杆式）。MCW4型通风天窗采用横向布置方式，其特点是防雨板和导流板采用压杆进行固定，这就避免了直接钻孔所造成的漏水隐患，因而具有很好的防水性能。

3.MCW5型通风天窗（暗扣式）。MCW5型通风天窗既可以采用横向布置也可以采用纵向布置方式，其主要特点为防雨板和导流板采用暗扣式或隐藏式进行固定（即自攻钉被隐藏掉），这也从根本上避免了在防雨板和导流板上直接钻孔造成的漏水隐患。

4.MCW6型通风天窗（整体骨架式）。MCW6型通风天窗骨架采用热镀锌钢板整体液压成型，在骨架上压制凹凸花纹，提高了通风天窗的机械强度，箱体加强筋宽为50mm，深度为2mm，具有良好的机械强度和抗腐蚀性能，能够让通风天窗达到好的状态。

5.MCW7型通风天窗（箱形骨架式）。MCW7型通风天窗骨架整体为箱体结构，侧骨架为热镀锌钢板整体成型，箱体结构大大增强了骨架的机械强度，美观性好、机械强度高、耐腐蚀性强。

在工业厂房中，可以选择单种型号的通风天窗进行安装，也可以选择多种通风天窗型号进行加装，这主要还是得根据工业厂房的实际需求进行选型安装布置。麦克威通风——四川通风天窗制造商，同时也是标准图集11cj33通风采光天窗的主编单位，在通风行业十余年的丰富经验让麦克威在广大客户以及业内同行中树立了好的信誉度与美誉度（11cj33图集下载）。
