11cj33通风采光天窗图集11页圆拱型天窗

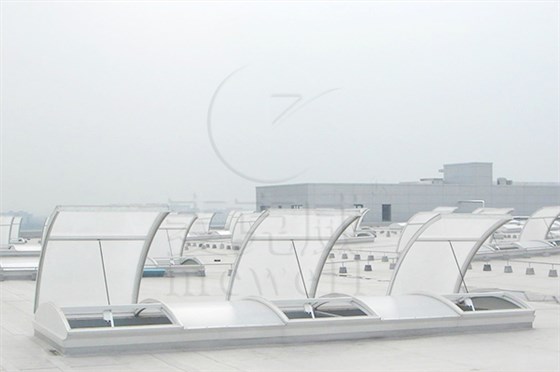

1、C3ST圆拱型电动采光排烟天窗为上开式天窗，开启窗扇设置在弧形顶部，由电动推杆直推打开，但非必要情况下窗扇不开启，紧急情况下开启排烟散热、除尘散雾。其洞口内尺寸宽度为2000mm、2500mm、3000mm，洞口宽度为2000mm，窗扇尺寸为1400mm×1000mm、1800mm×1000mm、2200mm×1000mm，窗体高度为330mm-460mm。以上数据均来自于11cj33通风采光天窗图集11页内容，详情请参见图集。

2、C3G固定式圆拱型采光天窗不设置开启窗扇，其弧形顶部多使用阳光板、FRP采光板作为原材料制作，透光性好，故该天窗一般仅有自然采光功能。其洞口内尺寸宽度为1000mm、1500mm、2000mm、3000mm、4500mm、6000mm，洞口宽度为6000mm，窗体高度为200mm-600mm。

11cj33通风采光天窗图集11页提供的圆拱型天窗选用表仅为标准窗型选用参考表，具体选用还需依据工程详情由生产厂家设计制作。
