18CJ87-1采光排烟天窗图集24页圆拱型天窗特点

一、结构特点

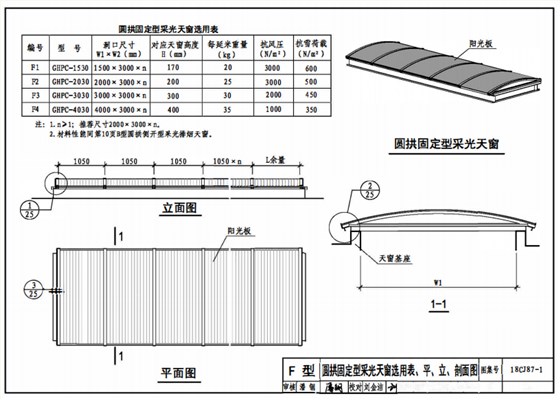

圆拱固定型采光天窗由弧形采光板、压条板、压条固定件、泛水板、堵头泛水件等结构组成，弧形顶部采用螺栓固定，不设置开启窗扇。结构详情，请参考18CJ87-1采光排烟天窗图集24页内容，对天窗的立面图、平面图和剖面图有详细表述。

二、性能特点

1、采用四重防水结构设计，且底部采用一体式转角件防水，防水性能好；

2、弧形顶部使用阳光板制作，透光率高，采光效果好；

三、适用范围

固定式圆拱型采光天窗一般仅具有采光功能，用于有采光需求的建筑，多与三角型电动采光排烟天窗组合使用。

像麦克威郑州新郑国际机场、天府国际机场、中国中车、惠科电子、大众安徽、谷城吉利硅谷等项目都是采用了三角型电动采光排烟天窗+圆拱型固定采光天窗的组合应用形式。

18CJ87-1采光排烟天窗图集24页主要概述了固定式圆拱型采光天窗的结构特点、性能特点以及适用范围等，通过对上文的叙述，希望可以加深你对此窗型的理解！
