21j621-1天窗图集中的平屋面平天窗用于新建、扩建、改建厂房的自然采光、通风及排烟,细分为三角型、平开型以及圆拱型天窗三大窗型。本文将对其屋面安装布置详细分析。
一、安装方式
平屋面平天窗的安装方式为横向安装和纵向安装,其中横向安装为屋脊布置,即沿着屋面屋脊处安装,纵向安装为顺坡布置,即天窗位于屋脊纵向布置或与屋脊平行布置。
二、布置解析

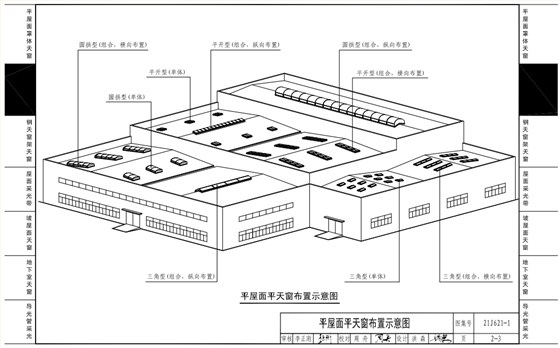

平屋面平天窗分为单体式和连体式两种,连体式为单体式连续组合安装。根据21j621-1天窗图集2-3页内容可知,连体式三角型电动排烟天窗、连体式平开型天窗、连体式圆拱型天窗,既可横向,也可纵向布置,单体式三角型电动排烟天窗、单体式平开型天窗、单体式圆拱型天窗为横向布置。
平屋面平天窗的布置方式多种多样,应当根据厂房内部生产线、通风排烟需求等因素确定如何布置。具体如何布置,还需寻找专业采光排烟天窗生产厂家咨询。
21j621-1天窗图集免费高清下载链接:http://www.mcwell88.com/download/。
