21j621-1图集三种热门窗型分析

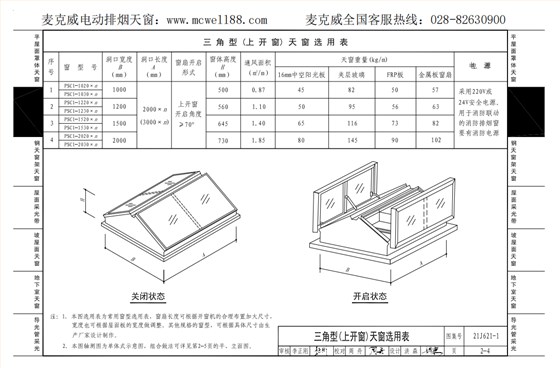

1、PSC三角型天窗，具有三角型（上开窗）天窗和三角型（下开窗）天窗两种窗型，洞口宽度为1000mm、1200mm、1500mm、2000mm，洞口长度为2000mm、3000mm。其中上开窗的窗扇开启角度超过70°，用于消防排烟为主的建筑，下开窗的窗扇可开启至水平状态，用于采光通风为主的建筑。结构详情图，还请参考21j621-1图集内容。

2、PPC平开型天窗，具有平开型（双扇上开窗）天窗和平开型（单扇上开窗）天窗两种窗型，洞口规格尺寸同PSC三角型天窗，窗扇开启角度为90°。其中双扇上开窗用于消防排烟为主的建筑，单扇上开窗用于采光通风为主的建筑。

3、PGC圆拱型天窗，具有圆拱型（侧开上悬窗）天窗、圆拱型（整窗上开窗）天窗、圆拱型（部分上开窗）天窗、圆拱型（双扇上开窗）天窗四种窗型。其中侧开式圆拱形电动采光排烟天窗和部分上开窗用于采光通风为主的建筑，整窗上开窗用于消防排烟为主的建筑，双扇上开窗用于采光通风和消防排烟均有需求的建筑。

PSC三角型天窗、PPC平开型天窗和PGC圆拱型天窗在工业建筑领域广受欢迎，其设计、选型可参考21j621-1图集。
