电动通风排烟天窗图集的几种型号

电动通风排烟天窗一般参考麦克威主编的11CJ33《通风采光天窗》图集，该图集中电动通风排烟天窗主要分为四个类型：一字型、三角型、圆拱型、侧开型。下面跟随麦克威天窗一起看看吧。

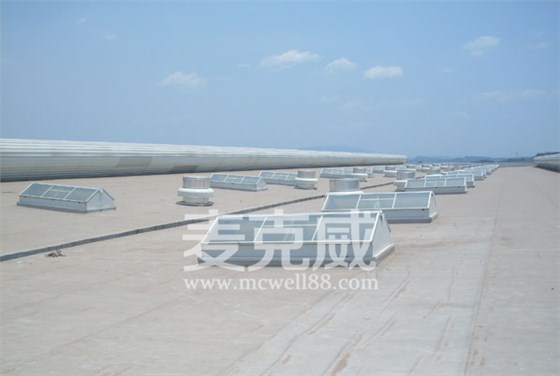

一、三角形电动通风排烟天窗

三角型电动通风排烟天窗可根据采光、通风、排烟的需要进行设计，其窗扇开启方式以下开式为主，上开式为辅。控制方式以通用控制方式为主，可与消防联动，根据需要由雨感、风感、烟感、温度感应等控制。

三角型电动采光排烟天窗根据喉口尺寸可分为1200mm、1500mm、2000mm等不同规格，其产品长度，宽度，高度可根据图集、甲方及设计要求制作。

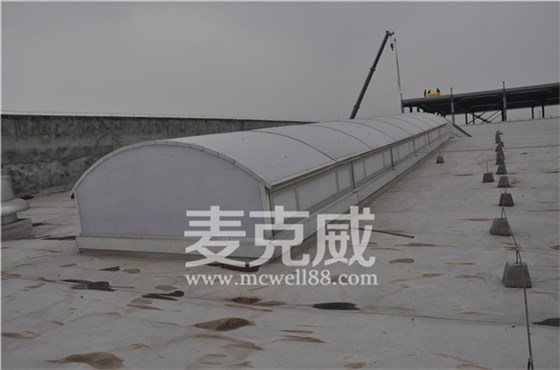

二、圆拱形电动通风排烟天窗

圆拱型电动通风排烟天窗可满足采光通风排烟的需要，其窗扇开启方式以侧开式为主，滑动式上开式为辅，可以兼具采光和通风功能。控制方式一般为通用控制方式，可与消防联动，一字型电动通风排烟天窗以采光为主，通风为辅，分为单体式和连体式。该类天窗因为与屋面平行，风阻系数较小，适用于平时以采光为主，必要时才启的屋面。一字型电动通风排烟天窗通过电动启闭来控制其开启角度，完全开启角度为90? 时，其通风排烟量大。控制方式一般为通用控制方式，可实现消防联动。

圆拱型电动通风排烟天窗根据喉口尺寸可分为2000mm、3000mm、4000mm、5000mm、6000mm、8000mm、9000mm等不同规格，其产品长度，宽度，高度可根据图集、甲方及设计要求制作。

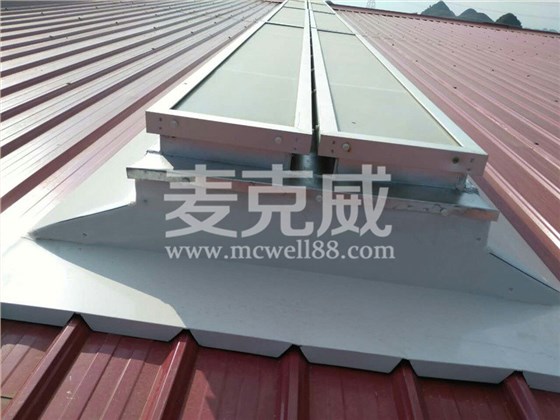

三、一字型电动通风排烟天窗

一字型电动通风排烟天窗以采光为主，通风为辅，分为单体式和连体式。该类天窗因为与屋面平行，风阻系数较小，适用于平时以采光为主，必要时才启的屋面。一字型电动通风排烟天窗通过电动启闭来控制其开启角度，完全开启角度为90? 时，其通风排烟量大。控制方式一般为通用控制方式，可实现消防联动。

一字型电动通风排烟天窗出于防水性能考虑，其尺寸相对较小，根据喉口尺寸可分为1000mm、1200mm、1500mm、2000mm等不同规格，其产品长度，宽度，高度可根据图集设计，也可按照甲方及使用要求定制。

四、MC3CT侧开型电动通风排烟天窗

MC3CT侧开型电动通风排烟天窗可满足采光通风排烟的需要，其窗扇开启方式以多层侧开式为主，滑动式上开式为辅，可以兼具采光和通风、排烟功能。控制方式一般为通用控制方式，也可远程控制，智能控制等，可与消防联动，并且可根据需要由雨感、风感、烟感、温度感应等实现联动控制。

MC3CT侧开型电动通风排烟天窗根据喉口尺寸可分为3000mm、4000mm、5000mm、6000mm等不同规格，其产品长度，宽度，高度可根据11CJ33图集、甲方及设计要求制作。

电动通风排烟天窗厂家——麦克威是11CJ33《通风采光天窗》图集主编单位，十五年的电动通风排烟天窗研发经验，获得数十项发明专利，凭借过硬技术，麦克威天窗在业内有口皆碑，在全国各地拥有1000+大型天窗工程案例，麦克威天窗将携手广大同仁、共铸诚信，创造美好未来！
