国标图集09j621-2《电动采光排烟天窗》是三角型、一字型、圆拱型、避风型和侧开型电动排烟天窗在设计、选型时常用的参考图集,不同型号电动排烟采光天窗的使用环境不同,布置方式也有所差别。09j621-2图集中的电动天窗布置示意图如下:

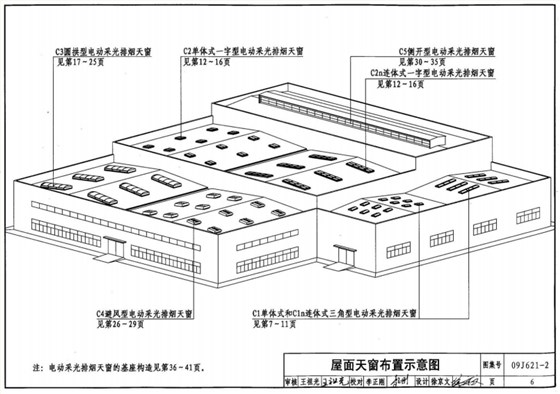

屋面天窗示意图

在国标图集09j621-2中,工业厂房电动天窗具有屋脊和顺坡两种布置方式,沿着屋脊布置的天窗称为屋脊通风天窗,垂直于屋脊、沿着屋顶坡面布置的天窗称为顺坡屋顶天窗。

其中三角型、一字型、圆拱型天窗可顺坡安装,也可屋脊安装;避风型电动采光排烟天窗常采用顺坡布置;侧开型排烟天窗一般安装在屋脊处,且需搭配6米柱距的钢天窗搭配使用。具体的布置及结构示意图可参考上面示意图。

国标图集09j621-2《电动采光排烟天窗》不仅包含了消防电动排烟天窗的布置示意图,还包含了其控制布线图(普通控制、智能控制和智能网络控制)、窗型特点、适用范围及设计规范等详解。

麦克威作为该09j621-2图集的参编单位,其产品参数、结构做法、型材选配等都拥有丰富的项目经验,欢迎合作,咨询热线:028-82630900!
