国标图集21CJ103-1中侧开式圆拱型电动采光排烟天窗概述

21CJ103-1玻璃纤维增强聚酯（FRP）板材应用构造（-）是一本依据FRP采光板在建筑工程上的应用编制的国标图集，包括采光带，消防排烟天窗、通风天窗（气楼）及防腐板等四类产品，今天麦克威小编详细介绍消防排烟天窗中的侧开式圆拱型电动采光排烟天窗。

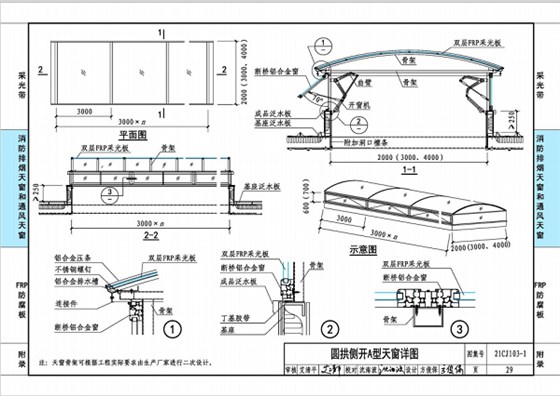

在21CJ103-1玻璃纤维增强聚酯（FRP）板材应用构造（-）图集中，侧开式圆拱型电动采光排烟天窗有两种窗型，即圆拱侧开A型天窗和圆拱侧开B型天窗，两者的主要区别在于可开启的窗扇是单层还是多层，单层即为A型，多层即为B型。

该图集中的侧开型电动采光排烟天窗的窗扇及圆弧顶均采用双层FRP采光板制作，天窗具有优异的采光性能，能为建筑室内带来大面积自然采光。其窗框采用断桥铝合金型材制作，一体化防水底盘即成品防水板采用镀铝锌钢板制作，双面镀铝锌量≥165g/㎡。该型厂房电动排烟天窗窗扇开启角度≥70°，有效通风排烟面积为窗洞面积，有效通风排烟面积大。其窗扇侧立面设置，同时为上悬窗，因而窗扇启闭不易受雪荷载影响，加之其弧形骨架及板材强度大，可承受较大的风荷载和雪荷载，可应用于北方寒冷地区。

该型圆拱形通风天窗的水槽采用铝合金制作，轻便且防腐耐候使用寿命长。

综上所述，国标图集21CJ103-1玻璃纤维增强聚酯（FRP）板材应用构造（-）中侧开式圆拱型电动采光排烟天窗有两种窗型，其窗扇可根据需要随时开启通风。其采光性能优异，有效通风排烟面积大，可应用于风荷载、雪荷载较大的地区。
