国标图集21CJ103-1一字型电动采光排烟天窗详解

采光带、消防排烟天窗、通风天窗和FRP防腐板是国标图集21CJ103-1玻璃纤维增强聚酯（FRP）板材应用构造（一）中的四类产品，其中消防排烟天窗含三角形排烟天窗、一字型电动采光排烟天窗和圆拱型采光排烟天窗三种窗型。

该型消防电动排烟天窗适用于消防排烟优先以采光为辅的场景，如汽车制造、机械制造、仓储物流、食品饮料、电子元器件等行业工业建筑。一字型电动采光排烟天窗窗扇向上开启，90°≥开启角度≥70°，有效排烟面积为窗洞面积，有效排烟面积大，窗扇完全开启时间应在60s内。同时图集规定配套的电动推窗器和电动控制箱应通过CCCF消防认证，窗扇启闭次数不低于10000次，消防排烟性能稳定可靠。

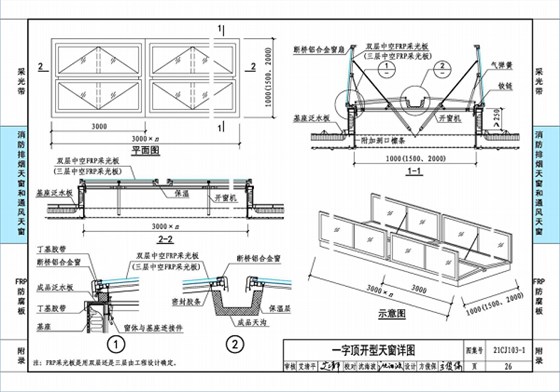

该型屋面排烟天窗代号为TC2,常用单体式天窗尺寸为1000mm*3000mm、1500mm*3000mm、2000mm*3000mm,其窗体仅为180mm高，非常低矮，抗风性能优异，可应用沿海台风地区。

该型工业厂房电动天窗的窗框采用断桥铝合金制作，窗扇采用双层中空FRP采光板或三层中空FRP采光板制作，加之其日常不常开启，因而防雨性能好，采光性能持久稳定。

一字型排烟天窗有三种控制方式，通用控制、智能控制和智能网络控制，根据工程实际需要选用相应的控制方式。

国标图集21CJ103-1中的一字型电动采光排烟天窗有效排烟面积大，消防排烟性能稳定，防雨性能佳，采光性能持久。
