解读21j621-1天窗国标图集的天窗构造节点

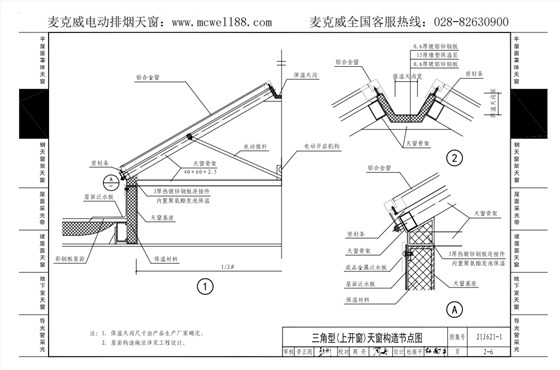

1、三角型（上开窗）天窗由骨架、窗扇、窗框、泛水板、电动推杆、电动开启机构、密封条等组成，窗扇向上开启，开启角度超过70°。其基座和天沟可填充保温材料，保温天沟尺寸由生产厂家确定，3厚热镀锌钢板连接件可内置聚氨酯发泡保温。具体构造详情，参考21j621-1天窗国标图集。

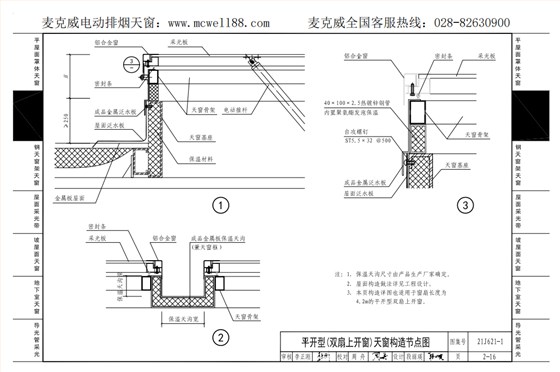

2、平开型（双扇上开窗）天窗由窗扇、窗框、泛水板、电动推杆、电动推杆底座支撑等结构组成，双扇向上开启角度为90°。本图集构造详图适用于4.2m的平开型双扇上开窗。

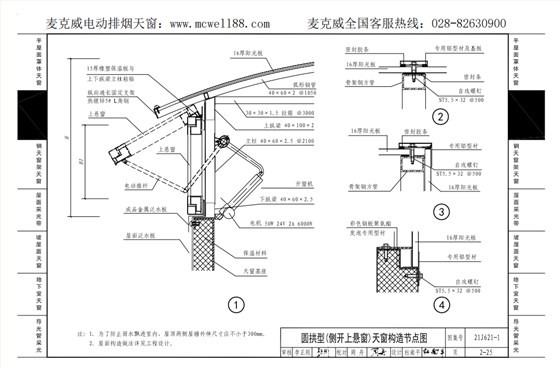

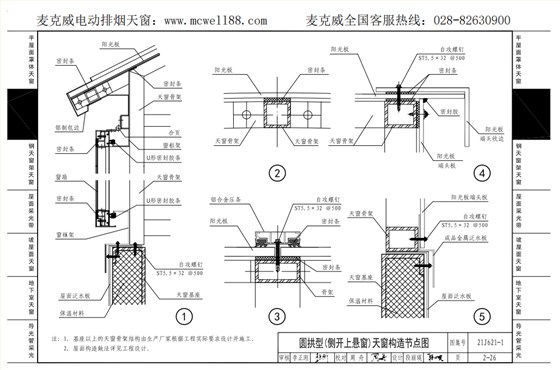

3、圆拱型（侧开上悬窗）天窗由窗扇、窗框架、骨架、密封胶条、泛水板、电动推杆等结构组成。该电动采光排烟天窗的窗扇侧面开启，开启角度为45°-60°。
