通风天窗图集18j621-3：TC2型弧形天窗

一、结构

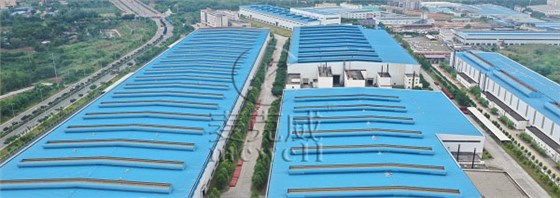

通风天窗图集18j621-3中TC2型弧形天窗主要由启闭阀板、挡雨板、落水管、天窗架、泛水板、挡风片、堵头等结构组成，整体体积较大，具有良好的通风排烟效果，对于经常需要通风换气的建筑适合安装该型天窗。TC2型通风天窗也是11cj33《通风采光天窗》图集中所对应的MCW4型通风天窗。

二、规格尺寸

TC2型通风天窗的洞口宽度具有1500mm、2000mm、2500mm、3000mm、3500mm、4500mm、6000mm这7种常见规格；洞口长度为3000mm×n、4000mm×n、6000mm×n，前两者用于压型钢板或现浇混凝土屋面，后者用于预应力钢筋混凝土屋面板屋面；该喉口通风天窗对应高度在1500mm-6000mm，窗体高度较高，体积较大。

以上就是关于TC2型弧形天窗在通风天窗图集18j621-3的主要内容，如有疑问，可在本网站免费下载图集查看，也可在线咨询麦克威。
