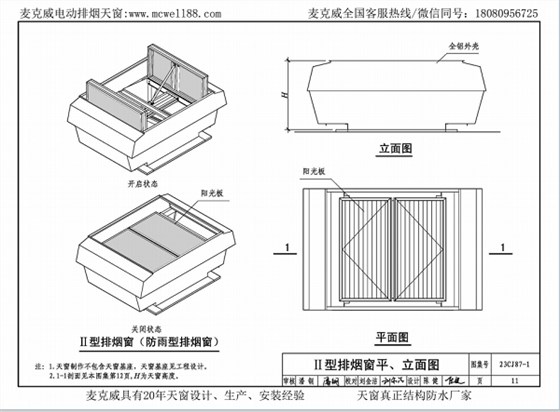

详述23CJ87-1采光、通风、消防排烟天窗（一）中防雨型电动采光排烟天窗

国标图集23CJ87-1采光、通风、消防排烟天窗（一）中的防雨型排烟窗可在雨天开启窗扇满足通风换气的要求，故此命名。该电动采光排烟天窗整窗采用铝合金制作，自身轻便，防腐耐候使用寿命长。

该电动消防排烟天窗的窗扇框采用一体式焊接的铝合金结构，自身结构稳定性强。该型电动采光排烟天窗采用“无钉无胶 结构防水”技术，具有较好防水性能，能应用于对消防排烟、防水以及通风要求较高的工业建筑。

防雨型采光排烟天窗采用两组独立的电动控制系统控制，当下雨时，关闭顶部的窗扇，开启两侧侧立面的窗扇，从而可实现雨天通风换气的功能。其可与消防联动，当发生火灾时，顶部的窗扇可自动在接收到消防信号后60秒内完全开启，从而实现快速排烟、排热。该型排烟通风天窗顶部的窗扇可采用电动控制，也可采用气动控制。

防雨型排烟天窗顶部窗扇开启角度≥70°，甚至可做到与屋面呈90°，侧立面的窗扇开启角度为70°，因而有效排烟面积和有效通风面积大。窗扇采光材料可选用16mm三层双腔阳光板或七层六腔阳光板。其自身高度为700mm。

23CJ87-1采光、通风、消防排烟天窗（一）中防雨型电动采光排烟天窗属于组合式天窗，既可满足采光排烟的功能需求，又可满足下雨天的通风换气功能需求。
